SVG无功赔偿装置

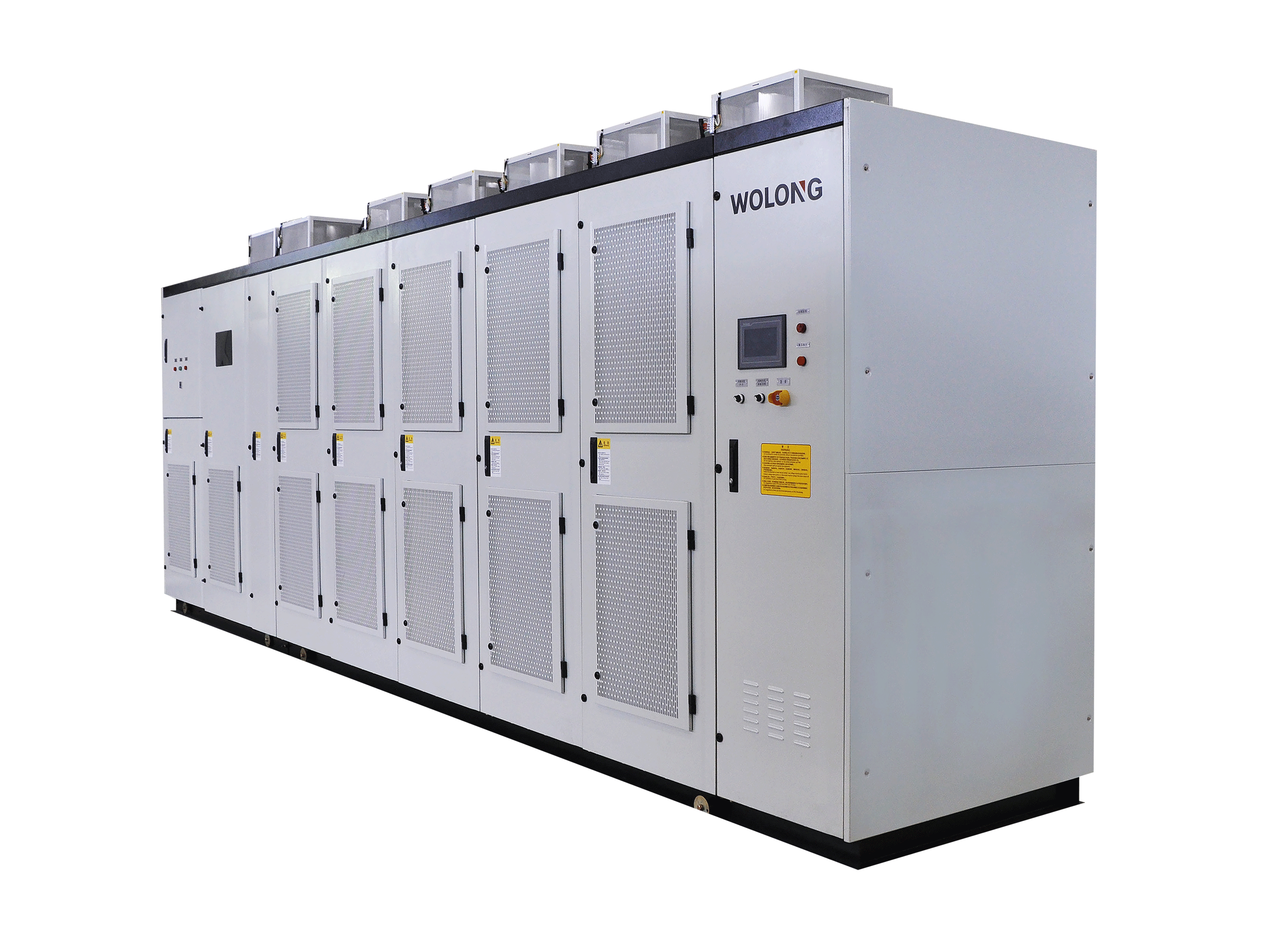

高压链式静止无功发生器（6kV、10kV）
该产物利用可关断大功率电力电子器件（IGBT）组成自换相桥式电路 ，经过电抗器并联在电网上 ，适当的调治桥式电路交流侧输出电压的幅值和相位 ，发出感性或者容性无功；该产物作为有源型赔偿装置 ，可以起到提高功率因数 ，滤除谐波 ，稳定电网端电压的电能质量综合治理的功用。适用于冶金 ，光伏、风电、煤矿及非煤矿山、化工、长输管线、市政、口岸码头、轨道交通等
产物特点
-
技术特征响应速度快、调治范围广、占地面积小、损耗低
-
赔偿方式可发出感性或容性赔偿无功 ，具备有源滤波能力可对谐波电流进行跟踪治理 ，可支撑电网电压
-
散热方式可接纳风冷、水冷、空调等
-
拓扑结构星接或角接
运行条件
-
-15℃～+40℃环境空气温度
-
≤90%（当温度为25℃时）环境空气月平均最高相对湿度
-
≤1KM海拔
规格参数
| 额定电压： | 6/10kV |
| 额定容量： | ±500~12000kVar[6kV电压时] ±500~20000kVar[10kV电压时] |
| 机柜形式： | 户内 |
| 防护品级： | IP30 |
| 冷却方式： | 风冷、水冷、空调 |
| 系统组成： | 启动系统、功率系统、控制系统、散热系统 |
